Tratado integral de termodinámica aplicada: amoníaco R-717, CO2 transcrítico, compresores a tornillo, condensadores evaporativos, sistemas overfeed y normativas ASHRAE 15 / IIAR-2.
La refrigeración industrial es una disciplina de la ingeniería térmica que se define como la extracción continua de calor en procesos productivos y cámaras frigoríficas de gran escala. Opera mediante ciclos de compresión mecánica de vapor en una o dos etapas, empleando fluidos de alta eficiencia termodinámica como el amoníaco anhidro (R-717) y el dióxido de carbono (R-744) para circular refrigerante inundado hacia evaporadores industriales. El atributo central del sistema radica en su coeficiente de rendimiento energético superior (COP 3.8 a 5.2) y su capacidad para mantener temperaturas estables desde +12°C hasta -45°C en túneles de congelación continua IQF bajo estrictos protocolos de seguridad internacional.
El dimensionamiento de una instalación frigorífica industrial exige calcular con precisión la potencia térmica total a remover, determinada por la masa del producto, las pérdidas por transmisión en cerramientos, las infiltraciones de aire exterior y las cargas internas de motores e iluminación. Selecciona la aplicación agroindustrial y los parámetros volumétricos para estimar los requerimientos en Toneladas de Refrigeración (TR), kilowatts térmicos (kW), tecnología de compresión y fluido refrigerante idóneo:
Basado en 2,500 m³ a -20°C con régimen de 18 horas de marcha diaria.
Máxima eficiencia termodinámica, ODP=0, GWP=0 y bajo coste operativo.
Alimentación por bomba (Overfeed 4:1) y condensador evaporativo.
Consumo específico de 1.27 kW/TR bajo régimen de evaporación a -28°C.
Nota Técnica de Ingeniería: Los valores proporcionados constituyen una estimación preliminar de balance térmico bajo condiciones estándar de aislamiento con panel sándwich de poliisocianurato (PIR) de 150 mm en congelados y 100 mm en media temperatura. El diseño de detalle de ingeniería requiere computar la rotación de estibas, calor metabólico de respiración de frutos, disipación de autoelevadores eléctricos y desescarche por gas caliente.
El diseño y la operación de plantas frigoríficas industriales se fundamentan en el ciclo por compresión de vapor representado en el diagrama Presión-Entalpía (p-h). A diferencia de las instalaciones comerciales ligeras de aire acondicionado que operan con saltos térmicos moderados, una instalación industrial para conservación de carnes o túneles de congelado demanda relaciones de compresión muy elevadas que ponen a prueba los límites mecánicos y termodinámicos de los fluidos de trabajo.
La relación de compresión se define mediante la fórmula:
Cuando la relación de compresión supera el valor de 8:1 (típico en regímenes de congelación profunda a -35°C evaporando a 0.93 bar abs y condensando a 35°C a 13.5 bar abs con R-717, donde r_c alcanza 14.5), la temperatura de descarga de un compresor de etapa única superaría los 130°C–150°C. Esto provocaría la degradación térmica inmediata del aceite lubricante, carbonización de válvulas y una caída drástica del rendimiento volumétrico del compresor.
Para mantener la temperatura de descarga por debajo de 90°C y optimizar el Coeficiente de Rendimiento (COP), las plantas frigoríficas industriales implementan compresión en dos etapas:
En los compresores a tornillo modernos, no siempre se requiere instalar dos compresores independientes para lograr los beneficios de las dos etapas. El uso de un puerto intermedio de economizador (economizer port) permite realizar un subenfriamiento de líquido antes de enviarlo a las válvulas de expansión de las cámaras.
Al expandir una fracción del líquido condensado a la presión intermedia del economizador, el líquido principal que va hacia los evaporadores se subenfría desde +30°C hasta aproximadamente -5°C. Esto incrementa drásticamente la entalpía de evaporación efectiva en el diagrama p-h ($\Delta h_{evap}$), logrando un aumento de capacidad frigorífica de entre un 18% y un 28% con un incremento de consumo de potencia mecánica de apenas un 8% a 12%, elevando el COP global de la instalación.

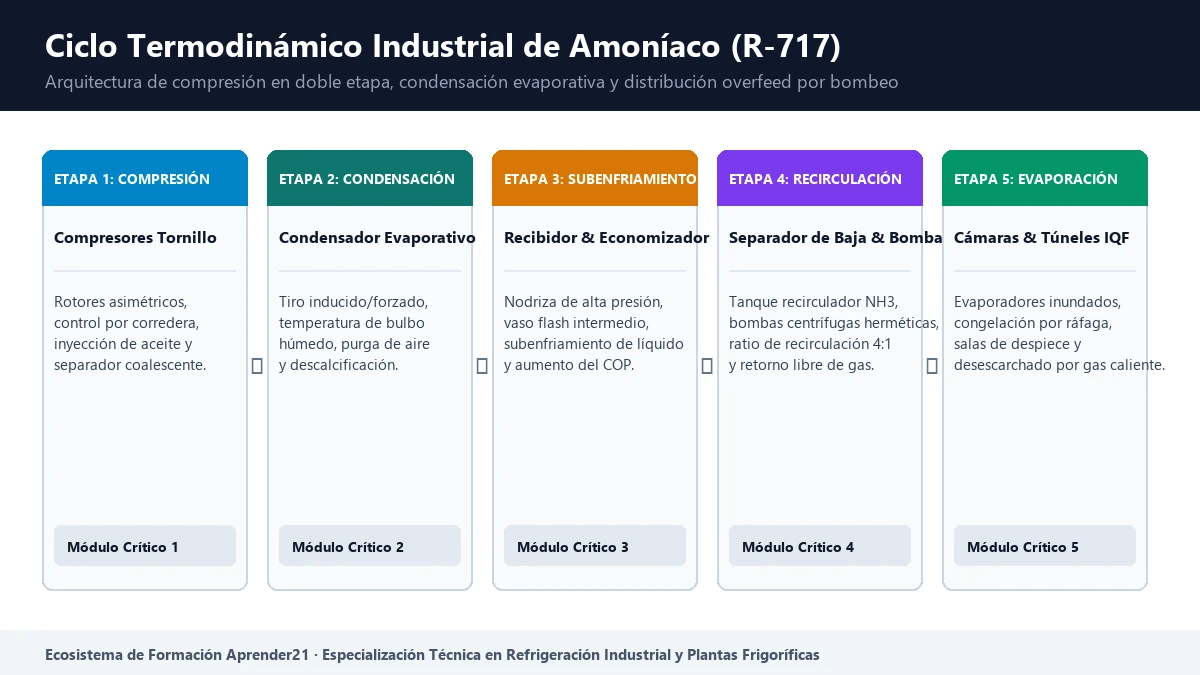

El circuito frigorífico de una planta procesadora de alimentos o frigorífico cárnico difiere radicalmente de la climatización tradicional. A continuación se desglosa el flujo físico y termodinámico en sus cinco estaciones críticas:
Aspiración de vapor sobrecalentado desde el acumulador de baja presión. Compresión mecánica helicoidal con inyección masiva de lubricante sintético y separación coalescente en 3 etapas con residual menor a 3 ppm.
El gas de descarga a alta presión entra al haz tubular del condensador evaporativo exterior. El agua pulverizada y el aire contracorriente disipan el calor latente hacia la atmósfera a la temperatura de bulbo húmedo.
El líquido condensa y drena por gravedad al recibidor nodriza de alta presión. Desde allí ingresa al vaso economizador intermedio para subenfriar la corriente de líquido que abastece a la planta.
El líquido a presión intermedia ingresa al tanque separador de baja presión. Un conjunto de bombas centrífugas herméticas de amoníaco impulsa el líquido frío hacia las naves de frío con un ratio de 4:1.
Los serpentines de las cámaras y túneles operan totalmente inundados. Solo se evapora una cuarta parte del líquido; la mezcla bifásica retorna al separador de baja sin riesgo de golpe de líquido en compresores.
Inversión controlada de flujo mediante estaciones de válvulas motorizadas (Danfoss ICS/ICF) para fundir la escarcha de los evaporadores de congelados de forma ultrarrápida sin calentadores eléctricos.
En el escenario industrial de 2026, la transición hacia refrigerantes naturales es un estándar consolidado impulsado por las restricciones de la Enmienda de Kigali y las regulaciones F-Gas europeas y americanas sobre los hidrofluorocarbonos (HFC) y mezclas HFO con alto contenido de PFAS (sustancias químicas eternas). En plantas de gran escala, dos fluidos dominan de manera indiscutible: el Amoníaco Anhidro (R-717) y el Dióxido de Carbono (R-744).
El amoníaco anhidro reacciona agresivamente en presencia de humedad con el cobre, latón, bronce y cualquier aleación cuprosa, provocando corrosión acelerada y fisuras catastróficas por agrietamiento por corrosión bajo tensión (SCC).
Por esta razón, toda tubería de amoníaco debe ser construida exclusivamente en caño de acero al carbono sin costura (ASTM A106 Grado B para media temperatura o ASTM A333 Grado 6 para baja temperatura hasta -45°C) o acero inoxidable AISI 304/316L, unido mediante soldaduras a tope calificadas según ASME Sección IX y radiografiadas al 100%.
La combinación de ambos fluidos representa el pináculo de la ingeniería moderna en centros de distribución de congelados y túneles IQF:

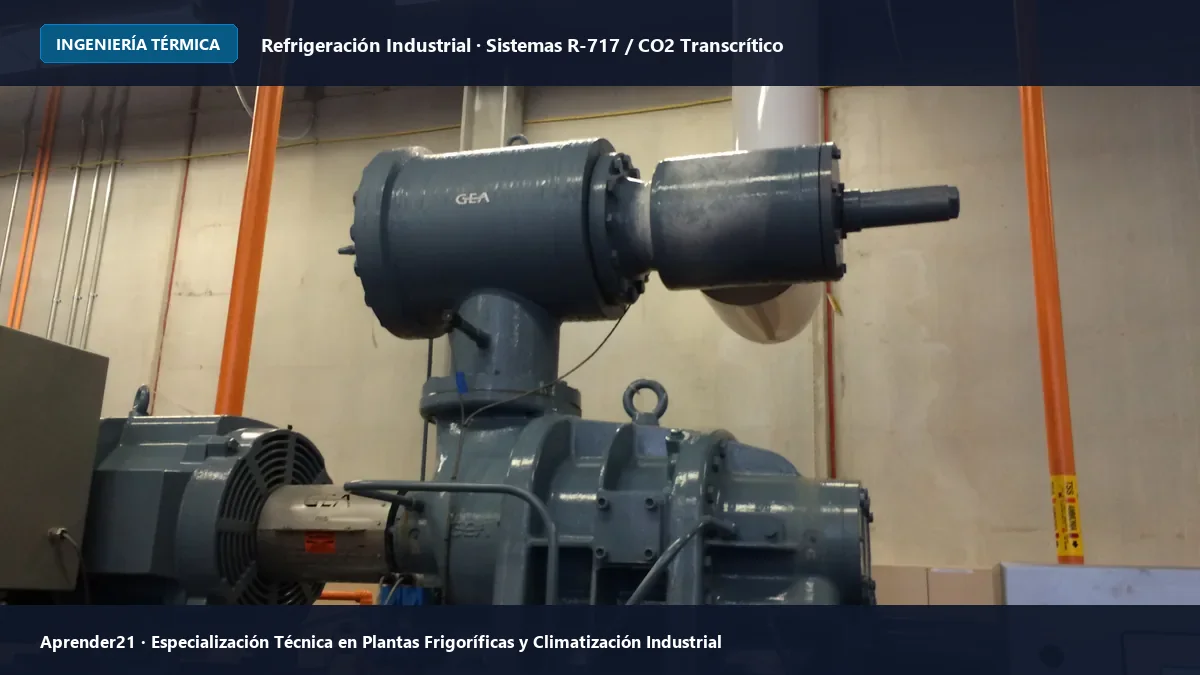

En la refrigeración industrial moderna, el compresor a tornillo rotativo (Twin-Screw Compressor) de marcas líderes como Frick, Mycom (Mayekawa), Howden, Sabroe y Bitzer ha desplazado casi en su totalidad a los compresores alternativos de pistón en potencias superiores a 50 TR (175 kW). Su arquitectura sin válvulas reciprocantes de aspiración o descarga y su flujo continuo de gas garantizan más de 50,000 a 80,000 horas de operación continua antes de requerir reacondicionamiento mayor de rodamientos.
El compresor consta de dos rotores helicoidales engranados dentro de una carcasa de fundición nodular de alta resistencia: un rotor macho impulsor (típicamente con 4 o 5 lóbulos) y un rotor hembra accionado (con 6 o 7 alvéolos). A medida que los rotores giran, el gas queda atrapado entre los lóbulos y la carcasa, reduciendo progresivamente su volumen hacia el extremo de descarga.
Los compresores de tornillo avanzados disponen de control variable de la relación de volumen interna ($V_i$), ajustando el puerto de descarga para evitar dos anomalías termodinámicas graves: la sobrecompresión (gasto innecesario de energía mecánica por comprimir a una presión superior a la del condensador) y la subcompresión (retorno violento de gas que genera choque térmico y vibraciones).

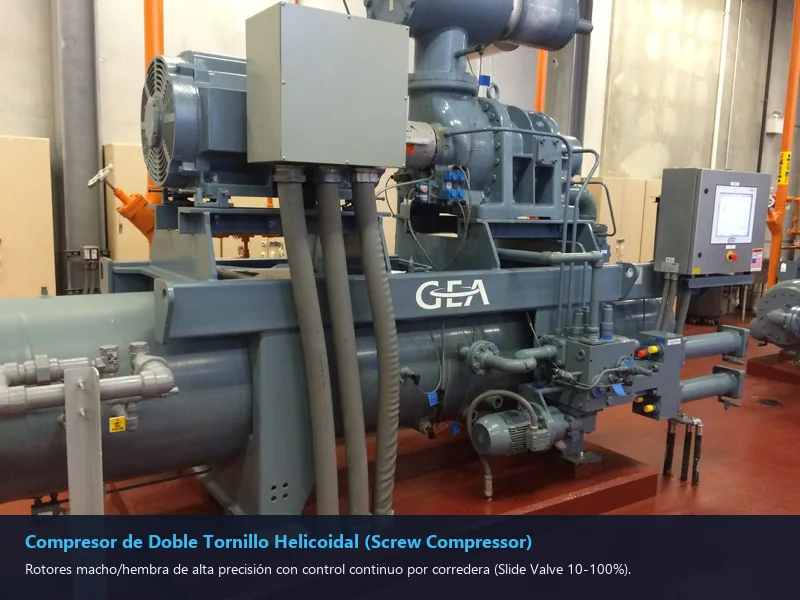

Rotores asimétricos helicoidales y corredera hidráulica de modulación de capacidad en un compresor de refrigeración industrial.
El control de capacidad de un compresor de tornillo se realiza mediante una válvula corredera móvil ubicada en la parte inferior de la carcasa de los rotores. Al desplazarse axialmente mediante un pistón hidráulico accionado por aceite, la corredera abre un canal de retorno que permite que una fracción del vapor aspirado regrese a la succión antes de ser comprimido.
Esto permite modular la capacidad de frío de forma continua entre el 10% y el 100% de la carga nominal en respuesta a la presión de evaporación monitoreada por el PLC, reduciendo el consumo eléctrico en horas de baja demanda sin necesidad de apagar el motor principal.
A diferencia de los compresores reciprocantes secos, el compresor a tornillo de amoníaco inyecta grandes volúmenes de aceite lubricante (ISO VG 68 sintetizado con Polialfaolefinas PAO o Alquilbenceno) directamente en la cámara de compresión para:
El gas de descarga sale cargado de niebla de aceite, por lo que es mandatorio un separador horizontal o vertical en 3 etapas (cambio de dirección inercial, malla desnebulizadora y cartuchos coalescentes micrónicos) que garantiza que el arrastre hacia los evaporadores sea inferior a 3 a 5 partes por millón (ppm).
En una planta frigorífica de mediana o gran envergadura, el calor removido de los productos más la potencia eléctrica equivalente absorbida por los compresores debe disiparse hacia la atmósfera. Mientras los sistemas domésticos emplean condensadores de aire que dependen de la temperatura de bulbo seco ($T_{bs}$), la refrigeración industrial recurre universalmente al condensador evaporativo, el cual aprovecha la temperatura de bulbo húmedo ($T_{bh}$).
En días calurosos de verano donde la temperatura de bulbo seco alcanza los 36°C, la temperatura de bulbo húmedo suele rondar los 22°C a 24°C. Un condensador de aire enfriaría el amoníaco a unos 45°C–48°C (presión de condensación de 18 bar con R-717).
El condensador evaporativo pulveriza agua en contracorriente con un flujo de aire forzado sobre un haz de tubos de acero galvanizado en caliente. La evaporación superficial de una pequeña fracción del agua permite condensar el refrigerante a tan solo 30°C–32°C (12 bar). Cada grado centígrado que se reduce la temperatura de condensación ahorra entre un 2.5% y un 3.5% de consumo eléctrico en los compresores.
La evaporación continua de agua pura en el condensador provoca la concentración acelerada de sales minerales disueltas (carbonatos de calcio y magnesio, sílice y cloruros). Sin un control químico riguroso, se produce incrustación de sarro sobre los serpentines: una capa de tan solo 1 mm de caliza incrementa la resistencia térmica y eleva la presión de descarga en más de 1.5 bar.
La operación estándar exige un sistema automático de purga continua por conductividad (manteniendo el agua de balsa por debajo de 1,800 a 2,200 $\mu ext{S/cm}$), dosificación de anti-incrustantes, biocidas para prevenir brotes de Legionella pneumophila y purgadores automáticos de aire (Hansen / Danfoss) que eliminan los gases incondensables del circuito cerrado.
Una de las decisiones arquitectónicas más determinantes al diseñar una planta frigorífica consiste en seleccionar el método de alimentación de refrigerante líquido hacia los evaporadores. Mientras las instalaciones de aire acondicionado y pequeñas cámaras comerciales emplean sistemas de expansión seca directa (DX) gobernados por válvulas de expansión termostáticas (TXV) o electrónicas (EEV), la refrigeración industrial de amoníaco utiliza masivamente sistemas inundados por recirculación de líquido (Liquid Overfeed / Pumped Circulation).
En el sistema inundado, el refrigerante líquido a baja presión se almacena en un gran recipiente cilíndrico denominado separador de baja presión o acumulador recirculador. Desde el fondo del tanque, bombas centrífugas herméticas con motor encapsulado (Canned Motor Pumps) impulsan el líquido hacia las cámaras frigoríficas.
Al operar con un ratio de 4:1, por cada 4 kilogramos de amoníaco bombeado a través de los evaporadores, únicamente 1 kilogramo se convierte en vapor al absorber calor de los productos. La mezcla resultante (75% líquido y 25% vapor) regresa por una tubería de retorno común al separador, donde el líquido remanente cae por gravedad y el vapor seco es succionado limpiamente por los compresores.
El amoníaco anhidro es casi inmiscible con los aceites minerales y sintéticos a temperaturas de evaporación negativas (-20°C a -40°C). Como el aceite lubricante es más denso que el amoníaco líquido (densidad de 850–900 kg/m³ vs 650–680 kg/m³ del amoníaco), cualquier rastro de aceite que ingrese al tanque recirculador decanta lentamente hacia el fondo de los potes de purga (oil pots).
Los técnicos de planta deben ejecutar periódicamente la maniobra de purga de aceite hacia recipientes de desgasificación seguros, evitando que el lubricante ingrese a los tubos de los evaporadores, donde actuaría como una capa aislante perjudicial para la transferencia de calor.
La envolvente térmica de un almacén frigorífico es tan crucial como la maquinaria de compresión. Una cámara con deficiencias de aislamiento o barreras de vapor rotas sufrirá condensación intersticial, formación masiva de hielo en techos y un sobreconsumo energético irreversible.
En las construcciones frigoríficas modernas de 2026, los paneles modulares de espuma rígida de poliisocianurato (PIR) han reemplazado completamente al poliestireno expandido (EPS) y al poliuretano convencional (PUR), gracias a su conductividad térmica extremadamente baja ($\lambda pprox 0.022\, ext{W/m}\cdot ext{K}$) y su clasificación de resistencia al fuego certificada (B-s1, d0 bajo norma EN 13501-1).

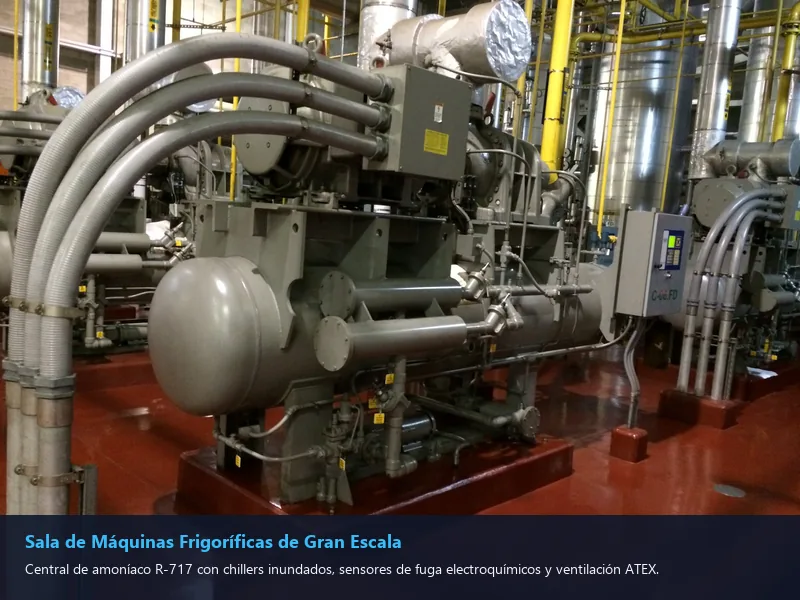

Central frigorífica de gran porte: distribución de agua helada y tuberías de amoníaco con aislamiento de poliuretano y barrera de vapor de aluminio.
En cámaras operando a -25°C durante años ininterrumpidos, la onda de frío atraviesa el aislamiento del suelo y alcanza el terreno natural subyacente. La humedad del suelo se congela formando lentes de hielo que se expanden en volumen hasta un 9%.
Esta fuerza hidráulica descomunal levanta la losa de hormigón armado (fenómeno conocido como frost heave o congelamiento del suelo), quebrando columnas y destruyendo la estructura de la nave. Para prevenirlo, es obligatorio instalar sistemas de ventilación bajo losa (tubos de drenaje con convección forzada) o circuitos de calefacción por recirculación de glicol caliente alimentados por el calor recuperado del aceite de los compresores.
Los túneles IQF (Individual Quick Freezing) congelan frutas, bayas, arvejas, camarones y piezas de carne en minutos mediante un lecho fluidizado de aire a alta velocidad (5 a 8 m/s) a -40°C.
La rapidez del proceso atraviesa la zona de máxima cristalización del agua celular (+0°C a -5°C) de forma casi instantánea, generando microcristales de hielo intracelulares que no rompen las membranas celulares del alimento. Al descongelarse, el producto mantiene intacta su textura, jugosidad, peso y nutrientes sin pérdida por exudación (drip loss).
A pesar de sus inigualables cualidades termodinámicas y ecológicas, el amoníaco R-717 es un gas tóxico clasificado en el grupo de seguridad B2L bajo la norma ANSI/ASHRAE 34. Posee un fuerte olor acre característico detectable por el olfato humano a partir de tan solo 5 ppm (partes por millón), lo que constituye una señal de advertencia natural invaluable. Sin embargo, su inhalación en altas concentraciones causa edema pulmonar y quemaduras químicas graves. Por ello, la operación de una sala de máquinas frigoríficas se rige estrictamente por los estándares internacionales ANSI/IIAR-2 y ASHRAE 15.
Bajo los requerimientos de la norma IIAR-2, toda sala de máquinas de amoníaco debe estar equipada con:
Ningún técnico u operador frigorista puede intervenir en un sistema de amoníaco sin la dotación reglamentaria de seguridad:
